Узел отбора по пару и жидкости Clamp 1,5

Отзывов: 0
Артикул: vn523
  • Есть в наличии
  • Вес: 0 кг.
  • 0 руб.
  • 1 930 руб.
Купить
Купить в 1 клик
Сравнить

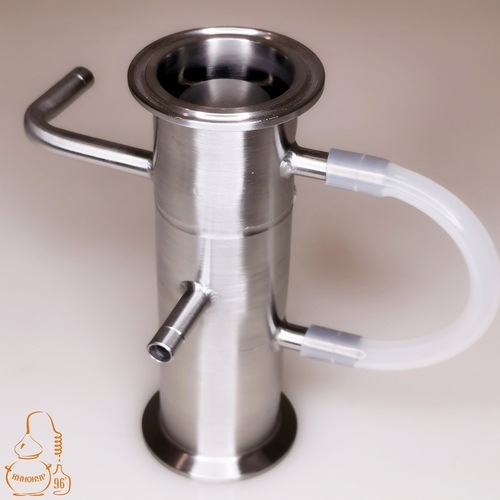

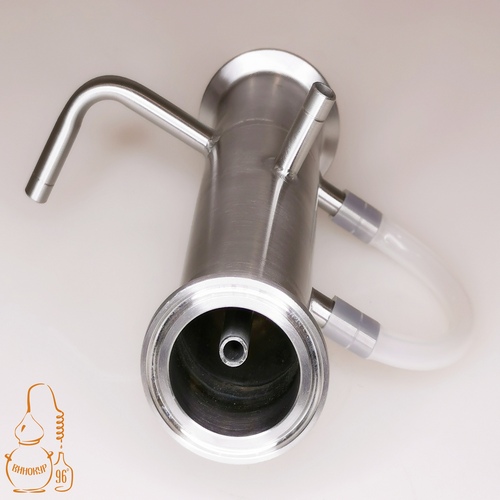

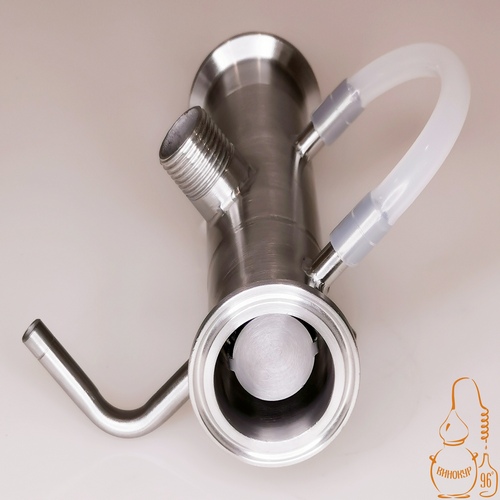

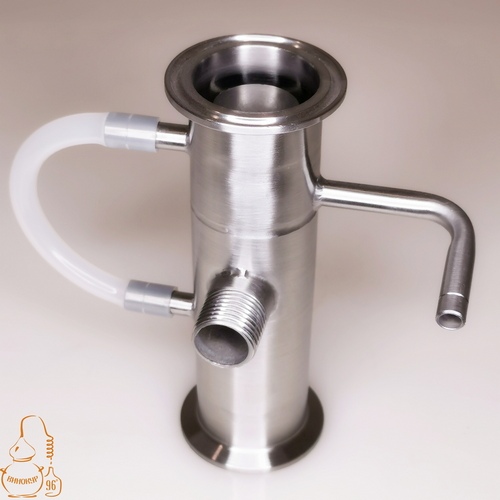

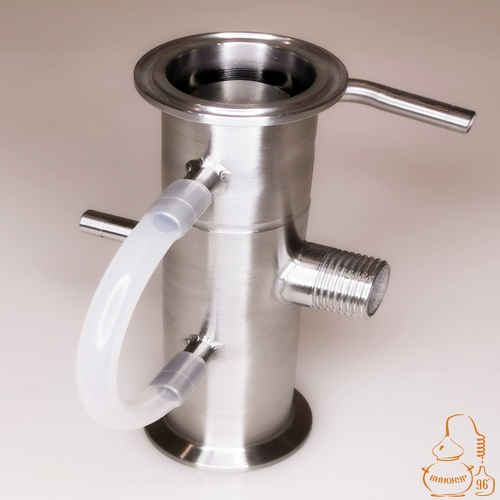

Совмещенный узел отбора по пару и жидкости на 1,5 дюйма. Узел отбора по жидкости состоит из: Стакана и отсекающей флегму пластины, выше отбора установлен штуцер перелива. Пар поднимается из колонны сквозь узел отбора, а конденсат (флегма) поступающий из дефлегматора (полного конденсатора) попадает на пластину, а следом в стакан, откуда может быть отобран. По мере заполнения стакана, флегма достигает уровня перелива и отправляется по внешней силиконовой трубке в колонну, орошая самый центр насадки. Штуцер отбора по жидкости имеет внешний диаметр 8 мм. Для регулировки отбора по жидкости используйте игольчатый кран или зажим гофмана, рекомендуемый силиконовый шланг – 6 мм. Отбирать головы можно без доохлаждения, для отбора товарного продукта, по жидкости, доохладитель обязателен. Узел отбора по пару это тройник, который имеет боковой отвод с внешней резьбой 1/2 дюйма. У спиртосодержащего пара, поднимающегося из колонны, есть два пути: подняться вверх в дефлегматор и пройти по боковому отводу, а после конденсации попасть в отбор, в данном случае флегмовое число постоянно, оно зависит от площади сечений верхнего и бокового отводов. Напротив бокового отвода установлен сквозной штуцер, внутренним диаметром 6 мм., для установки термометра или термодатчика. Флегма не попадает на щуп термометра за счет системы перелива, термометр находится исключительно в паровой зоне. Управление отбором осуществляется шаровым краном с внутренней резьбой 1/2 дюйма, далее пар должен быть сконденсирован. Используя отбор по пару, при полностью открытом кране, флегмовое число будет примерно равно 1,5-2, отбор с таким малым ФЧ может использоваться, например для ароматных дистиллятов. Для максимальной очистки рекомендуем начинать отбор с призакрытым шаровым краном (приблизительно на 3/4), ориентируйтесь на скорость отбора, она не должна превышать (в идеале быть чуть меньше) мощность нагрева. Для узла отбора по жидкости и пару на 1,5 дюйма оптимальная скорость отбора на старте 800-900 мл/час (спиртуозность сырца 30-40%), по мере осушения перегонного куба скорость отбора будет автоматически уменьшаться.
